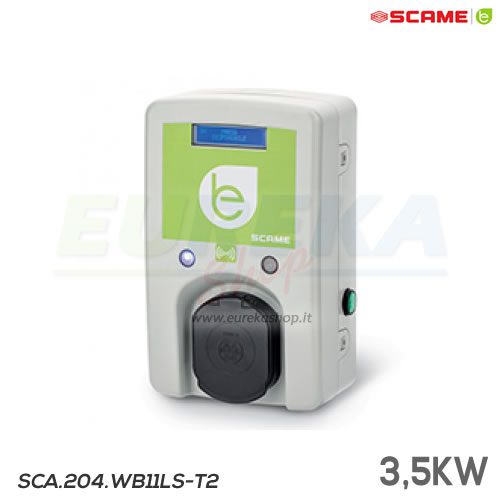

Wall Box in materiale termoplastico, per montaggio a parete, equipaggiato con 1 presa Tipo 2 3P+N+T 16A 230Vac 3,5 kW, dotata di shutter di sicurezza in conformità alla normativa IEC/EN 62196-2
Idoneo alla ricarica dei veicoli elettrici in «modo 3» in conformità alla normativa EN61851-1. Versione per ricariche casalinghe in assoluta sicurezza, dotato di funzione Power Management, consente di adeguare la corrente di ricarica del veicolo in funzione della potenza contrattuale dell’utente e della corrente assorbita dai carichi domestici al fine di evitare scatti indesiderati del contatore principale
Stazione di ricarica con presa provvista di funzione blocco antiestrazione accidentale della spina. Design accattivante e compatto, realizzato con speciale tecnopolimero molto resistente ai raggi UVA, elevato grado di protezione alla polvere ed all’acqua IP54. Possibilità di accessoriare la stazione con supporto a palo e piastra in acciaio zincato

FUNZIONI

• Carica in modo 3 con circuito pilota pwm
• Identificazione della taglia del cavo collegato
• Protezione da contatti diretti Safety Child Shutters
• Misurazione energia erogata e corrente assorbita
• Gestione blocco antiestrazione spina
• Funzionamento in modo stand-alone free
• Predisposizione per comunicazione seriale
• Funzione POWER MANAGEMENT (modulazione automatica della corrente di carica in funzione della potenza contrattuale e della potenza impiegata dall’abitazione).

EQUIPAGGIAMENTO

• 1 morsettiera 3x6mm²
• 1 contattore modulare 2P 25A 24Vdc
• 1 DC Leakage detector
• 1 sezionatore portafusibili 1P+N gG 4A
• 1 alimentatore 24Vdc 36W
• 1 scheda di controllo
• 1 display lcd 2×20 righe retroilluminato
• 1 coppia di led di servizio
• 1 pulsante di stop carica (modo free)
• 1 contatore digitale 1P+N 40A
• 1 contatore digitale 1P+N 80A (esterno)

ESCLUSI

• Protezione a monte (a cura dell’installatore):
• 1 interruttore 1P+N D20 30mA ist. A
• Linea di emergenza 24Vdc (opzionale)

DIMENSIONI

CARATTERISTICHE TECNICHE

• GRADO DI PROTEZIONE IP54
• CORRENTE NOMINALE 16A
• FREQUENZA D’IMPIEGO 50/60Hz
• TENSIONE NOMINALE 230V
• COLORE GRIGIO
• SERIE COMMERCIALE Serie LIBERA
• TEMPERATURA DI ESERCIZIO -25°C/+40°C
• POLI 1P+N+T
• TIPO INSTALLAZIONE PARETE
• MATERIALE TECNOPOLIMERO
• DESCRIZIONE SINTETICA WALL BOX 1 PRESA TIPO 2
• DIMENSIONI 215x350x120mm
• GLOW WIRE GW 650°C
• GRADO DI PROTEZIONE IK08
• EV STANDARD Tipo 2 1P+N+T 16A 230V~ 3,7kW
